拓扑图中的所有网络设备都能够显示与设备本身完全吻合的“设备面板图”，图中能够真实表现设备情况及设备端口位置，而且通过各种不同的颜色描述了该端口的状态。让用户能够直观的看到全部端口的名称、状态、流量、下联设备，还可以方便的开启/关闭设备端口，使网络故障发生时可以及时排除。

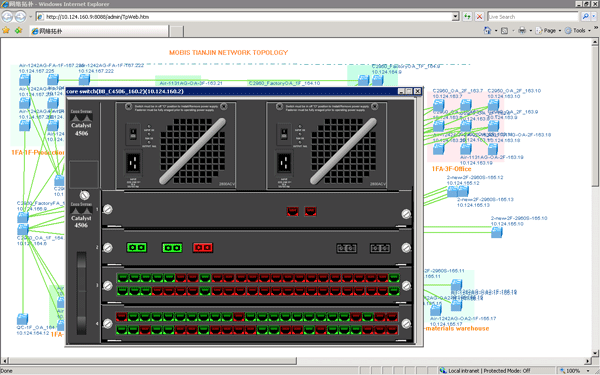

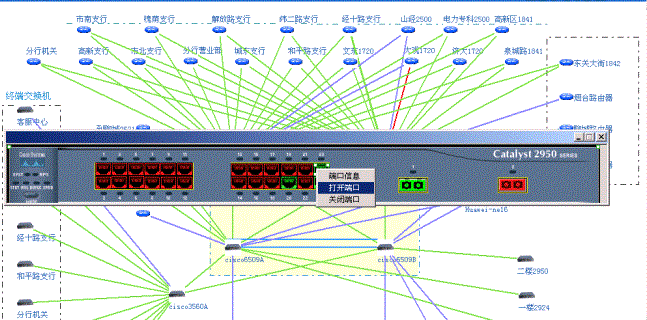

可以显示多厂家、不同品牌、不同型号的网络设备。全面展现网络设备面板图，能够逼真显示Cisco、HuaWei、3COM、F5、RADWARE、联想、神州数码、D-LINK等各主流厂商网络设备的面板图，实现了对多厂家设备的管理。通过面板图直观反映各端口的流量及状况，并支持对面板图的远程操作。如下图所示：

背板图与真实网络设备一一对应，端口状态一览无遗，网管员能方便有效地对网络设备端口进行监控和管理，为网管人员节省了去机房的时间，大大提高故障诊断效率。
